Co to jest przewód fazowy i jaki ma kolor?
Przewód fazowy, oznaczany literką L, odgrywa fundamentalną rolę w każdej instalacji elektrycznej, gdyż jego głównym zadaniem jest dostarczanie prądu zmiennego do rozmaitych urządzeń. W nowoczesnych systemach elektrycznych zazwyczaj spotyka się przewody w odcieniach brązowym lub czarnym. Z kolei w starszych instalacjach, a także w niektórych specyficznych przypadkach, mogą się pojawić przewody w kolorze szarym lub czerwonym. To, jakie kolory są używane, ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, gdyż umożliwia łatwe rozróżnienie przewodów w całej instalacji.
W systemach trójfazowych przewody fazowe oznaczone są jako L1, L2 oraz L3. Kolory tych przewodów mogą się różnić w zależności od lokalnych standardów i przepisów. Warto również mieć na uwadze, że różnorodność barw może występować w różnych krajach, co jest istotne zwłaszcza w sytuacjach awaryjnych, gdy należy szybko zidentyfikować odpowiednie przewody. Dlatego znajomość tych szczegółów oraz zachowanie ostrożności są kluczowe dla zapewnienia bezpieczeństwa w użytkowaniu instalacji elektrycznych.

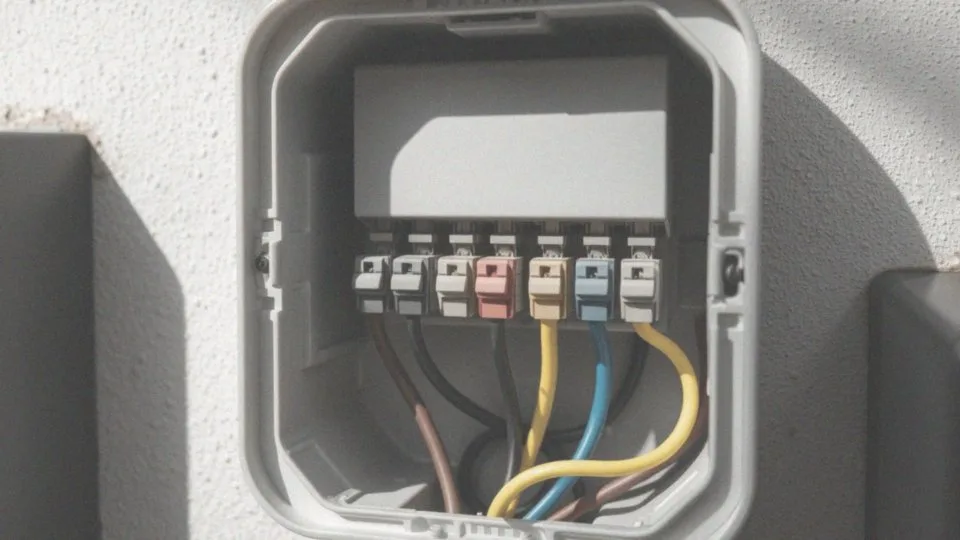

Jakie kolory mają przewody w instalacjach jednofazowych?
W instalacjach jednofazowych najczęściej napotykamy kilka kolorów przewodów, takich jak:
- brązowy,
- czarny,
- szary – które symbolizują przewód fazowy (L),
- niebieski – przewód neutralny (N),
- żółto-zielony – przewód ochronny (PE).
Ciekawostką jest, że w starszych systemach mogą występować inne kolory, ale nowoczesne przepisy dążą do jednolitości w tej kwestii. Taki zabieg nie tylko upraszcza identyfikację przewodów, ale także pomaga zredukować ryzyko popełnienia błędów podczas prac związanych z elektrycznością.
Na przykład w przypadku obwodów prądu stałego (DC) przewód dodatni oznaczony jest kolorem czerwonym, zaś przewód ujemny może być czarny lub niebieski. Odpowiednie stosowanie kolorów przewodów jest niezwykle ważne dla bezpieczeństwa oraz sprawnego działania systemów elektrycznych.
Jakie kolory mają przewody w instalacjach trójfazowych?
W instalacjach trójfazowych kolory przewodów fazowych są ściśle regulowane przez normę PN-HD 308 S2. Przewód L1 jest brązowy, L2 ma kolor czarny, a L3 – szary. Z kolei przewód neutralny, oznaczany literą N, zawsze przyjmuje niebieski odcień, natomiast przewód ochronny PE wyróżnia się żółto-zielonym kolorem.
Wyraźne oznaczenia kolorów mają kluczowe znaczenie, ponieważ ułatwiają identyfikację poszczególnych faz, co znacznie ogranicza ryzyko błędów podczas instalacji oraz konserwacji. Dzięki stosowaniu standardowych kolorów można zredukować prawdopodobieństwo wypadków. Co więcej, w przypadku rozbudowy czy napraw systemów elektrycznych znajomość tych barw jest niezbędna dla zabezpieczenia prawidłowego funkcjonowania instalacji. Regularne stosowanie zasad dotyczących kolorów gwarantuje poprawność połączeń, co wpływa na ogólne bezpieczeństwo i przejrzystość prac elektrycznych.
Jakie kolory identyfikują fazy w instalacji trójfazowej?
W instalacjach trójfazowych każdy przewód fazowy charakteryzuje się innym kolorem, co ułatwia ich rozróżnienie i redukuje ryzyko pomyłek podczas pracy z prądem. Dla jasności, kolory przewodów to:
- L1 (pierwsza faza) w odcieniu brązowym,
- L2 (druga faza) w kolorze czarnym,
- L3 (trzecia faza) jest szary.
Przewód neutralny, oznaczany jako N, ma kolor niebieski, co jest zgodne z funkcjonującymi normami. Znajdziemy również przewód ochronny (PE), który jest żółto-zielony, co znacząco podnosi poziom bezpieczeństwa podczas użytkowania. Wiedza o tych kolorach jest niezbędna w procesach projektowania, instalacji oraz serwisowania systemów trójfazowych. Dzięki tym informacjom możemy zapewnić prawidłowe działanie instalacji oraz bezpieczeństwo osób korzystających z narzędzi elektrycznych. Oznaczenia te nie tylko upraszczają orientację w instalacjach, ale także tworzą standard, który wspiera bezpieczną pracę z elektrycznością.
Jakie są różnice między kolorami przewodów fazowych?
Kolory przewodów fazowych odgrywają kluczową rolę w elektrycznych instalacjach, zwłaszcza w systemach trójfazowych. W takim układzie mamy do czynienia z przewodami oznaczonymi jako L1, L2 i L3:
- L1 – kolor brązowy,
- L2 – kolor czarny,
- L3 – kolor szary.
Taki system kolorystyczny nie tylko ułatwia identyfikację poszczególnych faz, ale też znacząco podnosi poziom bezpieczeństwa zarówno podczas montażu, jak i konserwacji urządzeń elektrycznych. W instalacjach jednofazowych zazwyczaj stosuje się jeden kolor dla przewodu fazowego, którym najczęściej jest brązowy lub czarny, a neutralny przewód charakteryzuje się niebieskim kolorem. Dobrze przemyślana kolorystyka w obu typach instalacji ogranicza możliwość pomyłek, które mogłyby prowadzić do poważnych awarii czy uszkodzeń.
Każdy z kolorów przewodów fazowych ma swoje unikalne znaczenie, co jest niezbędną wiedzą zarówno dla instalatorów, jak i użytkowników sprzętu elektrycznego. Dzięki znajomości tych różnic, można właściwie podłączyć urządzenia, co gwarantuje ich efektywne działanie. Co więcej, w nagłych przypadkach umiejętność szybkiego rozpoznania kolorów przewodów może odgrywać istotną rolę, a nawet uratować życie.
Jaki kolor ma przewód neutralny?
Przewód neutralny, oznaczany literą N, charakteryzuje się niebieskim kolorem w instalacjach elektrycznych. To standard, który przyjęło wiele krajów, co ułatwia jego rozpoznawanie.
Główna rola tego przewodu polega na:
- zamykaniu obwodu elektrycznego,
- umożliwieniu zwrotnego przepływu prądu do źródła energii.
Wybór koloru niebieskiego ma kluczowe znaczenie dla zapewnienia bezpieczeństwa. Dzięki temu przewód neutralny odróżnia się od przewodów fazowych, co zdecydowanie redukuje ryzyko porażenia prądem. Ważne jest, aby odpowiednio oznaczać wszystkie przewody, w tym neutralny, ponieważ ma to istotny wpływ na efektywność i bezpieczeństwo systemów elektrycznych.
W kontekście prądu stałego kolor niebieski może być także użyty dla przewodów ujemnych, co podkreśla wagę przestrzegania standardów w różnych zastosowaniach elektrycznych.
Co to jest przewód uziemiający i jaki ma kolor?
Przewód uziemiający, znany także jako przewód ochronny PE, odgrywa niezwykle ważną rolę w systemach elektrycznych. Jego podstawowe zadanie polega na odprowadzaniu prądu zwarciowego do ziemi, co znacząco zmniejsza ryzyko porażenia prądem w przypadku awarii.
Odpowiednie oznaczenie tego przewodu ma kluczowe znaczenie dla bezpieczeństwa. Powinien mieć zawsze żółto-zielony kolor z charakterystycznymi paskami, co ułatwia jego identyfikację w różnych instalacjach.
Obecność przewodu uziemiającego jest niezbędna, ponieważ chroni nie tylko urządzenia, ale również użytkowników przed niebezpieczeństwem związanym z zwarciem.
Gdy izolacja przewodu zostaje uszkodzona, prąd ma możliwość skierowania się przez przewód uziemiający zamiast przez ciało człowieka, co prowadzi do szybkiej aktywacji zabezpieczeń i odłączenia zasilania. W rezultacie stosowanie przewodu ochronnego niewątpliwie przyczynia się do zmniejszenia ryzyka wypadków.
Szczególne znaczenie ma to w miejscach, gdzie używane są urządzenia elektryczne. Dbałość o odpowiednie oznaczenia wszystkich przewodów, w tym uziemiającego, jest fundamentalne dla bezpieczeństwa osób korzystających z instalacji elektrycznych.
Tylko przy zachowaniu tych standardów można zapewnić, że korzystanie z energii elektrycznej będzie nie tylko bezpieczne, ale i komfortowe dla wszystkich.
Jakie są oznaczenia kolorów przewodów elektrycznych?
Oznaczenia barw przewodów elektrycznych mają kluczowe znaczenie zarówno w projektowaniu, jak i użytkowaniu instalacji elektrycznych. Normy, takie jak IEC 60446, regulują standardowe kolory przewodów, co znacznie ułatwia ich identyfikację. Przyjrzyjmy się najważniejszym z tych oznaczeń:
- Przewód fazowy (L): Kolory, które można spotkać to brązowy, czarny oraz szary. Stosowane są zarówno w instalacjach jednofazowych, jak i trójfazowych, co pozwala na szybkie ich odróżnienie.
- Przewód neutralny (N): Oznaczany niebieskim kolorem, pełni rolę zamknięcia obwodu elektrycznego oraz zapewnia powrót prądu, co jest kluczowe dla stabilności systemów elektrycznych.
- Przewód ochronny (PE): Charakteryzuje się żółto-zielonym kolorem. Jego głównym zadaniem jest odprowadzanie prądu zwarciowego do ziemi, co znacząco redukuje ryzyko porażenia prądem.
Znajomość powyższych oznaczeń jest niezwykle istotna dla bezpieczeństwa. Dzięki nim można uniknąć niebezpiecznych pomyłek podczas instalowania i serwisowania urządzeń elektrycznych. Odpowiednie oznaczenie kolorów przewodów nie tylko ułatwia pracę elektryków, ale również zmniejsza ryzyko wystąpienia wypadków związanych z elektrycznością. Stosowanie tych norm stanowi fundament efektywnego i bezpiecznego działania systemów elektrycznych.

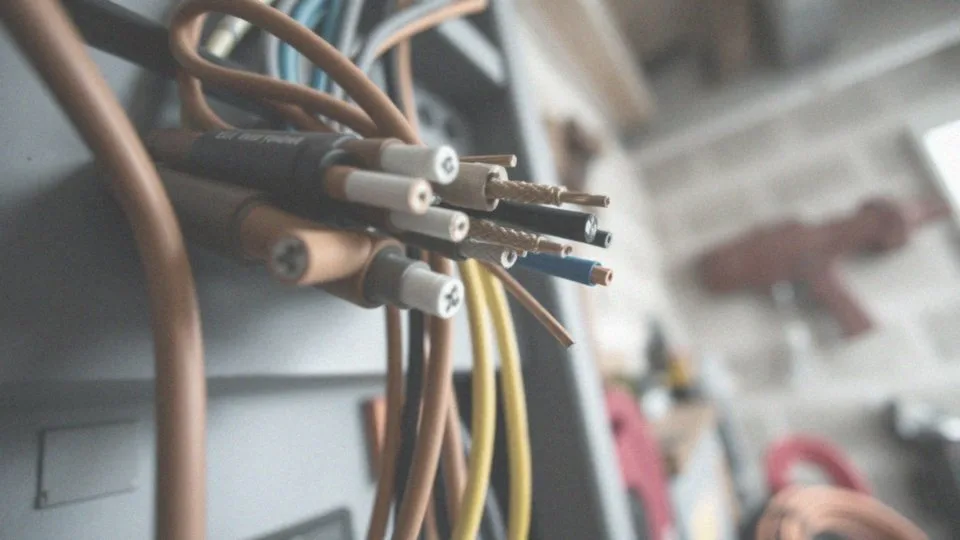

Co oznaczają kolory przewodów zgodne z normą IEC 60446?
Norma IEC 60446 reguluje kolory przewodów elektrycznych, co ma kluczowe znaczenie dla bezpieczeństwa i spójności w instalacjach. Według jej wytycznych, przewody fazowe (L) przyjmują kolory:
- brązowy,
- czarny,
- szary.
Przewód neutralny (N) jest oznaczony kolorem niebieskim, natomiast przewód ochronny (PE) zawsze ma barwę żółto-zieloną. Takie ujednolicone oznaczenia znacząco podnoszą bezpieczeństwo systemów elektrycznych. Standardyzacja kolorów ogranicza prawdopodobieństwo popełnienia błędów podczas instalacji i konserwacji, pozwalając zarówno instalatorom, jak i użytkownikom na szybką i bezpieczną identyfikację różnych przewodów, co jest kluczowe w zapobieganiu porażeniom prądem.
Wprowadzenie normy IEC 60446 sprzyja także międzynarodowej kompatybilności projektów elektrycznych, co nabiera szczególnego znaczenia w dobie globalizacji. Jasne oznaczenia przewodów ułatwiają ich identyfikację i wspierają edukację na temat elektryczności.
Dlaczego identyfikacja kolorów przewodów jest ważna dla bezpieczeństwa?
Identyfikacja kolorów przewodów odgrywa kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Wyraźne oznaczenia umożliwiają elektrykom i innym specjalistom błyskawiczne rozpoznanie funkcji poszczególnych przewodów, co znacząco minimalizuje ryzyko pomyłek. Na przykład mylenie przewodu fazowego z neutralnym może prowadzić do poważnych problemów, takich jak zwarcia, a nawet porażenie prądem.
Ustalony system kolorów, na przykład:
- brązowy dla przewodu fazowego,
- niebieski dla neutralnego,
- żółto-zielony dla ochronnego,
jest podstawą bezpiecznej pracy z elektrycznością. Dzięki precyzyjnej identyfikacji przewodów prace konserwacyjne oraz naprawcze stają się prostsze, co zwiększa efektywność całego systemu. Normalizacja, zgodna z normą PN-HD 308 S2, wprowadza jednolity sposób identyfikacji kolorów, co dodatkowo wpływa na zwiększenie bezpieczeństwa użytkowników. Znajomość tych kolorów pozwala pracownikom unikać niebezpiecznych sytuacji.
W chwilach awarii umiejętność błyskawicznego rozpoznania kolorów przewodów staje się kluczowa i może uratować życie. Przestrzeganie tych zasad wspiera efektywność funkcjonowania systemów elektrycznych, co jest istotne w czasach rosnącego zaawansowania technologicznego. Ponadto, poprawne oznaczenie przewodów wpływa pozytywnie na ogólne bezpieczeństwo w każdej przestrzeni roboczej.
